開關柜內的發生短路弧光的功率可高達100MW,電弧燃燒所產生的能量與電弧的燃燒時間及短路電流變化值呈指數倍增長(如下圖所示),燃燒產生的高溫、高壓將會逐步摧毀元器件、銅排以及整套開關柜,高強度的電弧光和有毒氣體對人體也有巨大的傷害。
在我國中、低壓母線短路故障中,重點設備和人員傷害主要有電弧光引起,然而,我國的大多數中低壓母線沒有設置快速母線保護,而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護動作速度慢,往往會延長故障切除時間,從而進一步擴大設備損壞程度,影響整個電網的安全運行。

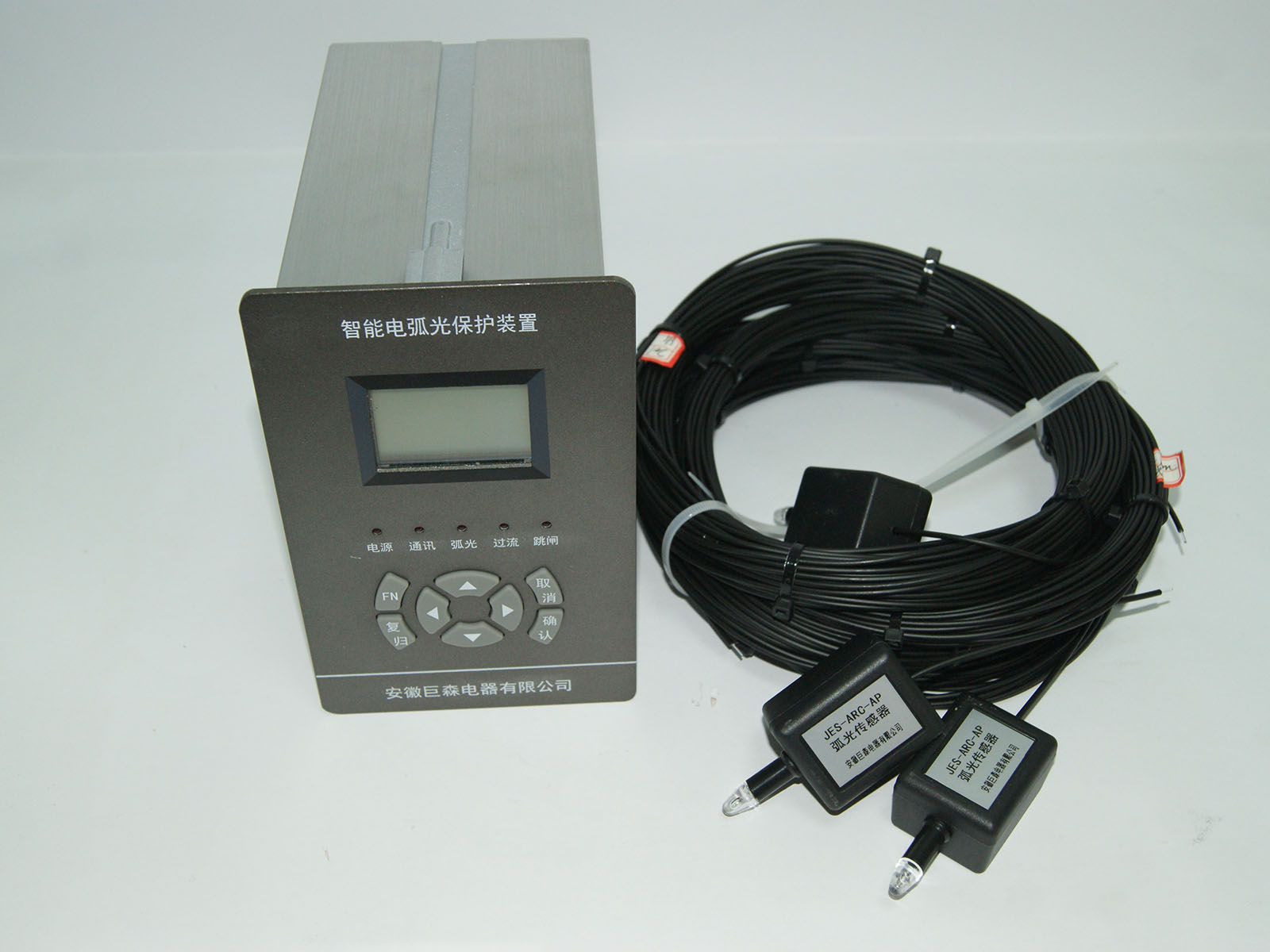

弧光保護單元采用一體化設計,內置了電源模塊、光電轉換模塊,可實現直接采集直接控制。裝置具有8路電弧光采集及2路跳閘輸出功能,能夠實現自檢和故障閉鎖,通過CAN通訊口數據線傳輸故障信息及參數數據等信息,數據傳輸快,抗干擾能力強。
