一、概述
JES-ZBJ-4B系列過電壓在線監測裝置(JES-ZBJ-4B-I型、JES-ZBJ-4B-II型），內部采用ARM控制芯片，運算速度快，處理能力強，可以實時監測過電壓保護器運行情況。
裝置可以很好地記錄過電壓保護器三相六路動作次數及過電壓動作的時間，JES-ZBJ-4B-II型配置監視過電壓保護器內脫離器動作情況。
達到預防事故發生，預知事故前異常情況，提高了電力系統運行可靠性的作用。
JES-ZBJ-4B-I型采用數碼管顯示，JES-ZBJ-4B-II型采用液晶屏顯示。
二、工作原理
當系統有過電壓加在過電壓保護器上時，組合式過電壓保護器通過增加自身電流泄放過電壓能量保護設備。
保護器動作電流經電磁感應線圈輸入計數器。
該輸入信號經穩壓、濾波、光電隔離至微處理器，微處理器一旦接受到該信號，即刻對三路輸入信號進行處理并記錄結果，同時通過顯示界面顯示，計數指示燈保持閃爍。
按下返回鍵，指示燈熄滅。
JES-ZBJ-4B-II型同時還監測保護器脫離裝置是否動作，若脫離裝置動作，計數器將發出報警。裝置工作原理方框圖如圖一所示。
圖一 工作原理方框圖
三. 類型說明
“TX”為選配通訊;
“TL”為選配脫離；
“I”為數碼管顯示；II為液晶屏顯示。
說明：JES-ZBJ-4B-I型不能選配脫離
四、技術參數
1、工作電壓：AC/DC：85V~265V；
2、環境溫度：－20℃ ～+50℃，環境濕度：相對濕度≤90％；
3、海拔高度：2000m 及以下（特殊情況定制）；
4、計數次數：9999次。
5、工作頻率：48~62HZ。
五、功能特點
1、實時記錄過電壓保護器三相六路過電壓動作發生的相別、次數及時間。
用戶可以根據每條線路過電壓保護器動作次數情況，進行重點檢查，預防事故發生，同時也可作為事故發生后分析故障原因的依據之一。
2、JES-ZBJ-4B-II型實時監測過電壓保護器內置脫離器運行狀況，并具有過電壓保護器脫離事故報警功能。
若保護器內置脫離器發生脫離，用戶應及時更換過電壓保護器。
3、裝置內置高精度時鐘，且在掉電后仍可保證準確計時，可避免掉電后調整時間的麻煩。
4、具有掉電保護功能，可保證所記錄的數據在斷電情況下也不會發生丟失現象。
5、內置看門狗芯片，有效保證程序在一些極端情況下可以正常運行。
6、設計有RS485通信接口，可與上位機進行數據傳輸。
六、使用及操作說明
JES-ZBJ-4B-I型使用及操作說明

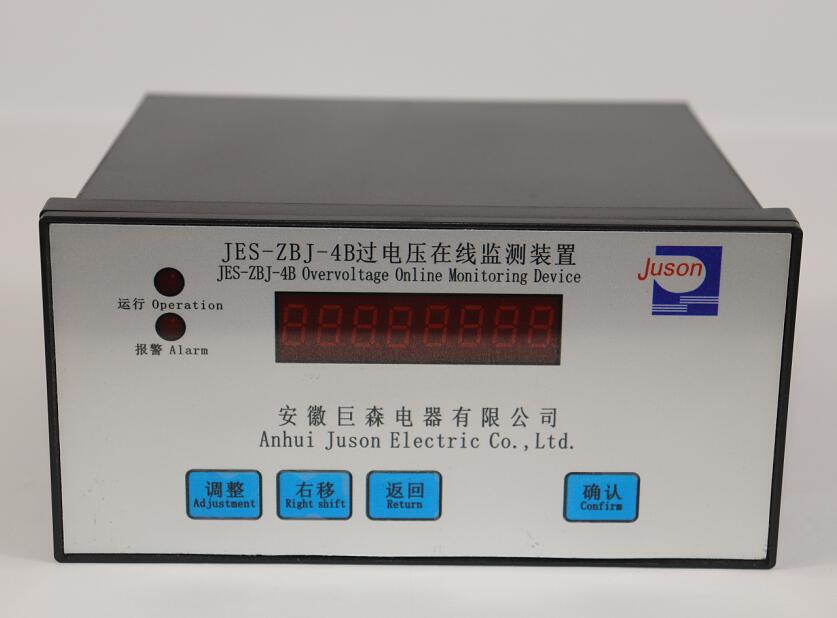

圖二 JES-ZBJ-4B-I型操作面板圖
1、JES-ZBJ-4B系列過電壓在線監測裝置通電正常工作時，運行指示燈閃亮，數碼管顯示當前時間。
2、參數查看
按下調整鍵，可以循環查看當前時間、三相六路動作次數、通訊地址、數據清除等界面。
H—000000 表示 時、分、秒；
Y_000000 表示年、月、日。
Ad—000000 表示 A相放電動作次數；
Bd—000000 表示 B相放電動作次數；
Cd—000000 表示 C相放電動作次數；
AB—000000 表示 AB相間放電動作次數；
AC—000000 表示AC相間放電動作次數；
BC—000000 表示 BC相間放電動作次數；
AE—表示本機通訊地址。
CLER—表示數據清除
3、參數設置
在參數查看界面，通過按動調整鍵選擇進入要修改的參數界面。
按下確認鍵，參數右下角會出現一個小紅點，按右移鍵，紅點會向右移動，當紅點移動到要修改的參數的某一位時，按調整鍵可以進行數據大小的修改。
參數修改完后，按確認鍵，參數修改成功，紅點消失。
4、數據清除功能。
在參數查看界面，通過調整鍵進入CLER界面，按下確認鍵，右下角會出現一個紅點，按一下調整鍵，再次按確認鍵紅點消失，裝置記錄數據清空。
5、動作次數及時間查看
在動作次數顯示界面，按下“確認”鍵，每按”調整”鍵一次，將依次顯示最近一次放電相、放電日期、放電時間，直到最早一次記錄信息，記錄信息顯示完畢。
6、按下返回鍵，界面返回上級菜單或主菜單。
JES-ZBJ-4B-II型使用及操作說明

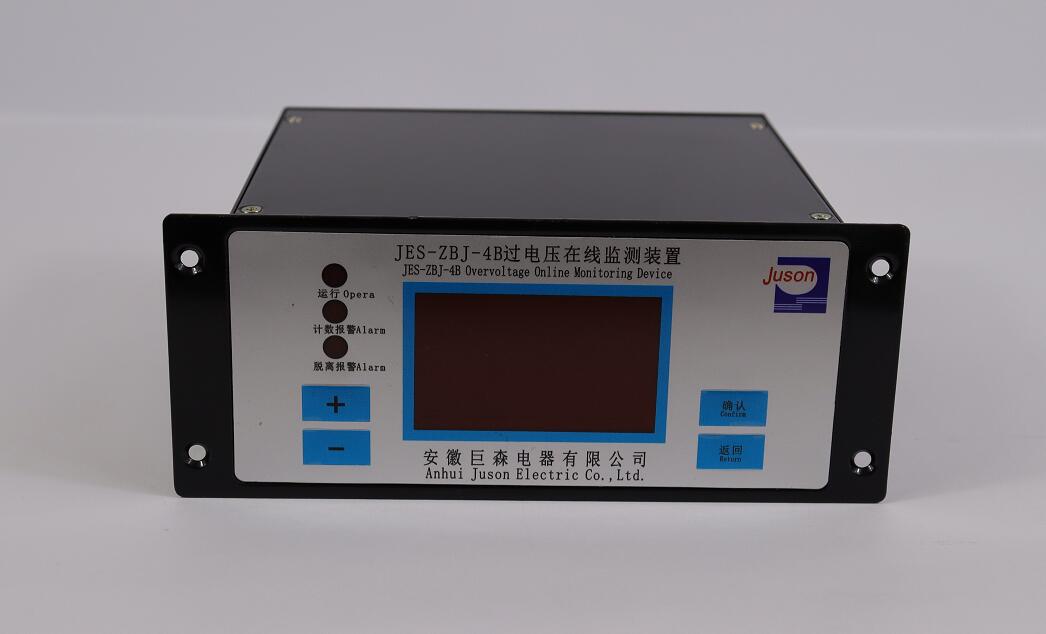

圖三 JES-ZBJ-4B-II型操作面板圖
1、JES-ZBJ-4B系列過電壓在線監測裝置通電正常工作時，運行指示燈閃亮，液晶屏顯示當前日期和時間。
2、時間設置
按下確認鍵，進入“設定菜單”界面。系統默認勾選菜單項“1：時間調整”，按確認鍵，進入日期和時間設置。
按“+”鍵或“-”鍵對“年”進行設置，修改完成，按確認鍵確認；重復上述操作依次設置“月”、“日”、“時”、“分”、“秒”；按確認鍵返回“設定菜單”界面，日期和時間設置完成。
3、脫離記錄查詢
按下確認鍵，進入“設定菜單”界面。按“+”鍵或“-”鍵勾選菜單項“2：脫離記錄”，按下確認鍵，進入脫離記錄查詢。按“-”鍵可查詢脫離相及脫離時間。
4、動作次數查詢
按下確認鍵，進入“設定菜單”界面。按“+”鍵或“-”鍵勾選菜單項“3：動作次數查詢”，按下確認鍵，顯示動作相及動作次數；
再按確認鍵，并按“+”鍵或“-”鍵，可查詢具體動作相動作日期及時間。
5、本機地址設置
按下確認鍵，進入“設定菜單”界面。按“+”鍵或“-”鍵勾選菜單項“4：本機地址”，按確認鍵，再按“+”鍵或“-”鍵，對本機地址進行設置，修改完成，按確認鍵返回“設定菜單”界面，本機地址設置完成。
6、數據清除
按下確認鍵，進入“設定菜單”界面。按“+”鍵或“-”鍵勾選菜單項“5：數據清除”，按確認鍵，顯示“數據清除？”再按確認鍵確認數據清除。
7、正常運行時，脫離指示燈滅。當過電壓保護器內置脫離器動作，脫離指示燈閃亮，報警輸出，按下返回鍵，報警恢復。
七、安裝指南
1、JES-ZBJ-4B-I型安裝指南
本產品為嵌入式安裝，開孔尺寸為：長×高=154.5mm × 77.5mm（如圖四），產品內深為127mm。
圖五為JES-ZBJ-4B-I型過電壓在線監測裝置背板接口示意圖。
圖四 JES-ZBJ-4B-I型 開孔尺寸154.5*77.5（單位：mm）
圖五 JES-ZBJ-4B-I型背板端子圖（單位：mm）
2、JES-ZBJ-4B-II型安裝指南
本產品為嵌入式安裝，開孔尺寸為：長×高=167.5mm × 76mm（如圖六），產品內深為157.5mm。
圖七為JES-ZBJ-4B-II型過電壓在線監測裝置面板安裝孔開孔圖，圖八為JES-ZBJ-4B-II型過電壓在線監測裝置背板接口示意圖。
圖六 JES-ZBJ-4B-II型 開孔尺寸167.5*76（單位: mm )
圖七 JES-ZBJ-4B-II型面板安裝孔開孔圖（單位：mm）
圖八 JES-ZBJ-4B-II型背板端子圖（單位：mm）
